Das g2lab an der HCU

• Prof. Dr. Jochen Schiewe
• M.Sc. Annemarie Wisbar
• M.Sc. Bonan Wei
• M.Sc. Inga Schlegel
• M.Sc. Johannes Kröger
• M.Sc. Maike Schotten

Das Elbe-Team

Die Idee der Redakteure

Wir möchten gerne die Elbe einmal unter Wasser zeigen. Also eine 3D-Animation: Wie sieht der Elbgrund aus? Wo genau befinden sich der Alte und der Neue Elbtunnel? Wie viele Meter über den Autos schippert ein Containerriese?

Unsere Motivation?

• Chance verschiedene Aspekte des Geomatik-Studiums einer großen Öffentlichkeit zu präsentieren
• Gute Erfahrungen in der Zusammenarbeit mit ("Daten-")Journalisten
• Aussicht auf weitere spannende Projekte, z.B. Abschlussarbeiten

Daten

Elbe

• DGM-W 2010 Unter- und Außenelbe (WSV)
• 1m Auflösung über ~130x90 km
• ~130.000 x 90.000 px
• Nichts besonderes für uns, bisschen viel fürs Web

Hafen / Alter Elbtunnel

BUG

BUG

Produkte

• Problem: Großes Gebiet (~130km lang) vs. kleinräumliche Details (bis zu 25cm Rasterweite)


• Videos für Gesamtüberblick des Flußbetts mit QPS Fledermaus
• Interaktive 3D-Viewer für besondere Details mit QGIS & qgis2threejs

QPS Fledermaus

Fledermaus is [an] interactive 4D geo-spatial processing and analysis tool

Elbe von ihrer Mündung nach Brunsbüttel

Elbe von Brunsbüttel nach Wedel

Fazit: QPS Fledermaus

• Daten mussten aus Performanzgründen auf 3x3m runtergerechnet werden
• Kamera nicht sauber führbar (trotz 3D-Maus) ➡ Rucklige Bewegungen
• Auswirkung geplanter Vertiefung zeigen? ➡ Datenaufbereitung/-integration wäre sehr aufwendig gewesen, keine Zeit...

QGIS

A Free and Open Source GIS

3D-Viewer mit qgis2threejs

Qgis2threejs plugin exports terrain data, map canvas image and vector data to your web browser

Aufbereitung der Tiefendaten in QGIS

• ASCII XYZ zu GeoTIFF
• Einfärbung nach Tiefe unter Null
• Schummerung um Details zu verstärken

Graustufen

GMT Ocean

ColorBrewer Oranges

Hillshading

Hillshading multipliziert mit Farbskala

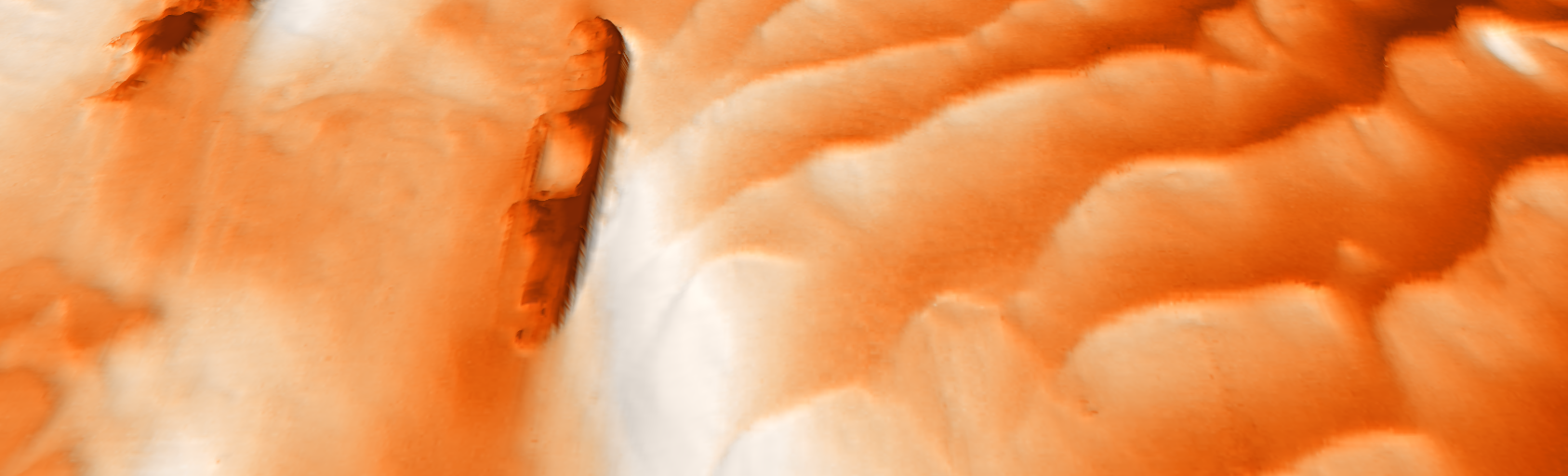

Schön, und jetzt 3D?

BUG

BUG

BUG

BUG

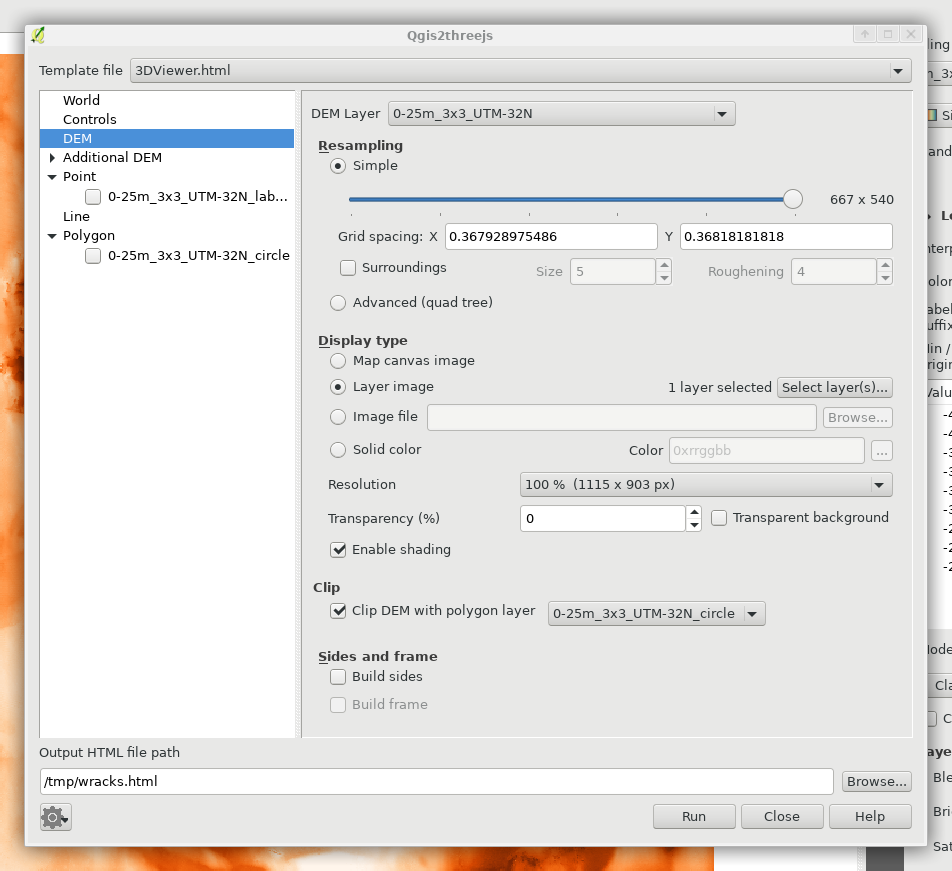

qgis2threejs Optionen

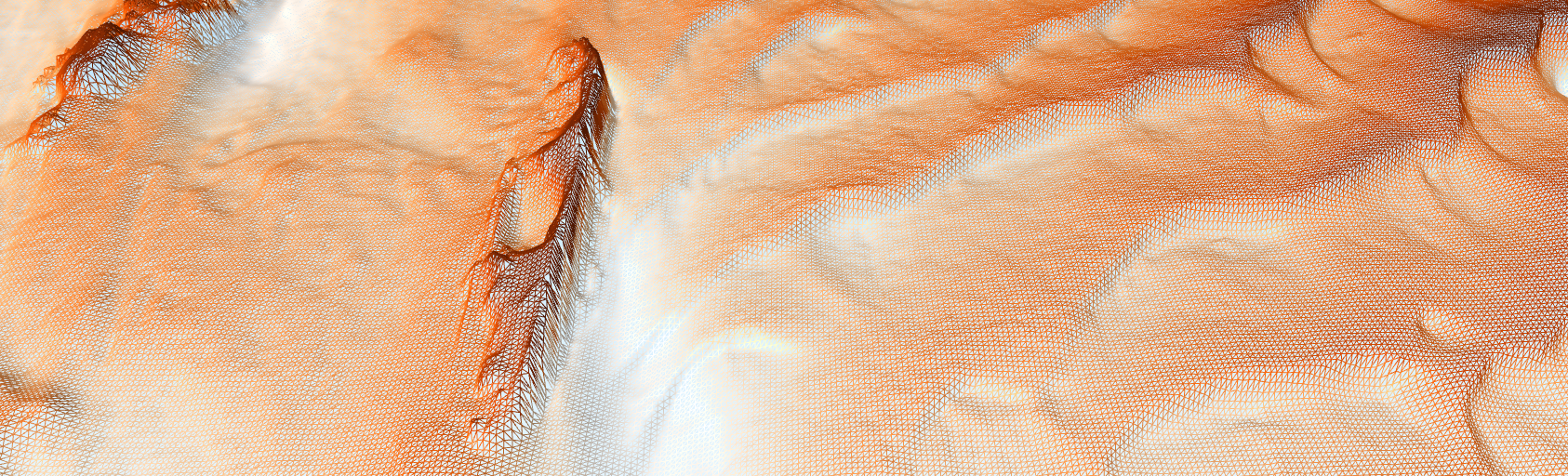

• Auflösung des TIN (low|high)

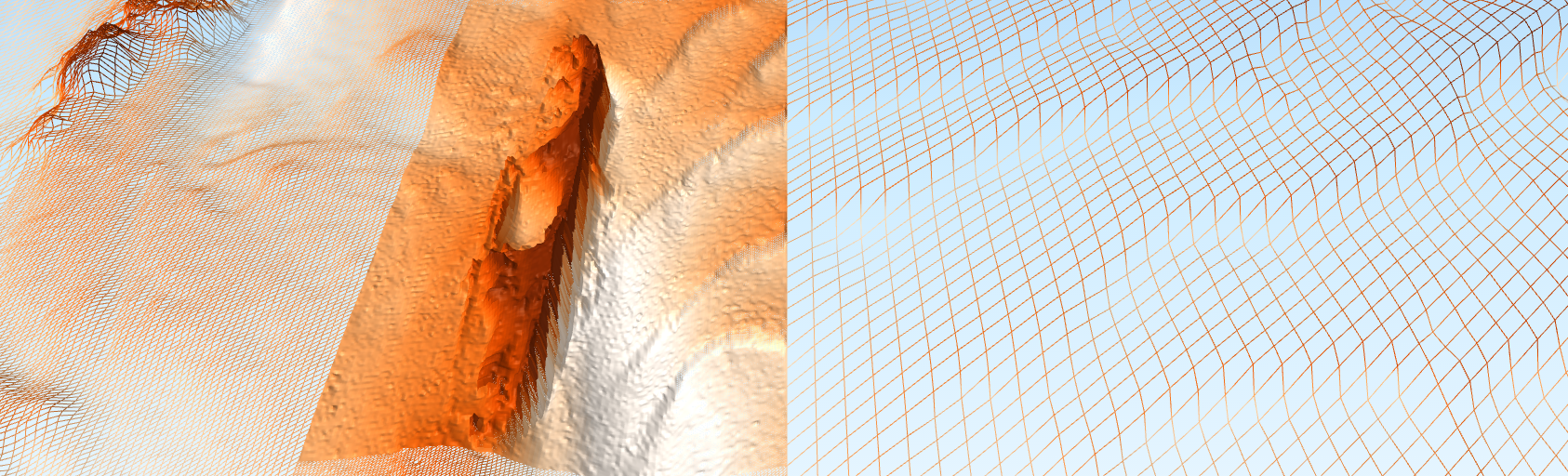

• Reguläres TIN vs. einfacher Quadtree
• Auflösung der Textur
• Angemessene Überhöhung des Geländes (1|3|10)
• Beschriftungen
• Achsen, Maßstab

Veröffentlichung(en)

• Vorschau auf das Projekt und Interview mit Verkehrssenator Horch (1.9.)
• Making Of "Tiefer Einblick" in der Welt am Sonntag drei Tage vor Launch (4.9.)

http://www.welt.de/elbvertiefung/

1. Die Elbe ohne Wasser
2. Abwärts in der Elbe
3. Der Schiffsfriedhof
4. Hamburgs wichtigstes Hafenbecken
5. Eine Röhre, die verbindet und trennt
6. Hamburgs Hafen verschlickt
7. Steinwerder – die Zukunft

BUG

Reaktionen

Solch eine Darstellung habe ich noch nicht gesehen. (...) Solche drei­dimensionalen Ansichten können ein besseres Verständnis für Infra­struktur­projekte oder für Eingriffe in die Natur erzeugen.

Sehr positive Rückmeldung aus der politischen, wirtschaftlichen und fachlich versierten Öffentlichkeit, gerade auch rund um das Verfahren zur Elbvertiefung am Bundesverwaltungsgericht vom 19. bis zum 21. Dezember in Leipzig.

Nominierung für den Deutschen Reporterpreis 2016

Rückblick und Fazit

• Interessante & fruchtbare Zusammenarbeit!
• Daten, die wir als Wissenschaftler trivial finden, können für Andere sehr beeindruckend sein
• Wir konnten unsere Fähigkeiten und Fachwissen großer Öffentlichkeit präsentieren

---

• Fledermaus toll für Analysen, suboptimal für Visualisierung
• qgis2threejs hat zwar einige Bugs und Probleme, ist aber einfach zu bedienen und beeindruckend

Artikel in Hydrographische Nachrichten

g2lab

3D-Druck

Bonus
